Circuito valvular con 6J5 o 1/2 6SN7 o 1/2 6CG7
Sistema de alta
fidelidad alimentado con 270 volt, y una salida de 2 válvulas 6L6 G de potencia.
Una característica importante un potenciómetro que sirve para regular la
realimentación negativa este pote debe ser de 250 K lineal.
En el caso de armar
una versión en estéreo ver dato adicional en la parte de arriba del
esquemático, para poder aprovechar el uso de 1/2 válvula por canal.

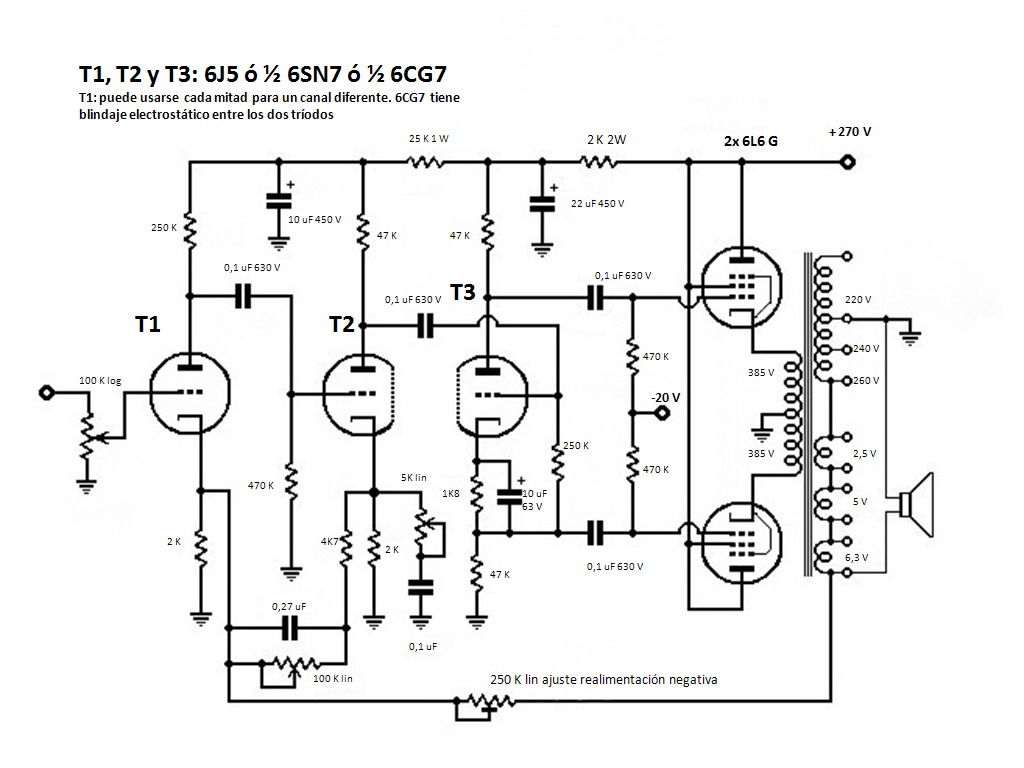

Diagrama esquemático del amplificador valvular
